Un ascensor flexible, versátil y eficiente

Es nuestra solución gearless más respetuosa con la edificación existente, capaz de adaptarse a espacios muy reducidos y huecos difíciles. MP Flex es innovación, alto rendimiento y flexibilidad.

Características Técnicas

TIPO DE ASCENSOR

Gearless adaptable a cualquier espacio

CAPACIDAD

2 – 13 Personas

Nº PARADAS

32 máximo

DESTACA EN

adaptación a cualquier ambiente

VELOCIDAD

1.0 – 1.6 m/s

TIPO DE TRÁFICO

Mínima

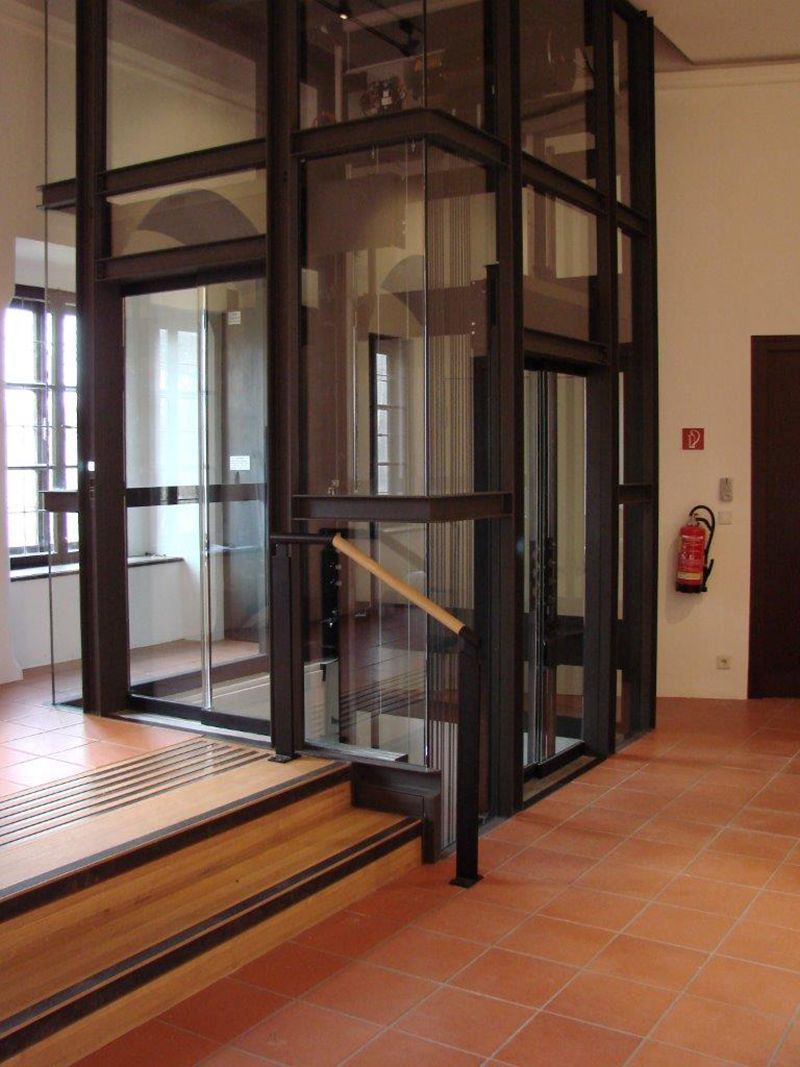

MP Flex es una solución flexible para edificios que carecen de ascensor y requieren huidas y fosos muy reducidos, adaptándose también a estructuras modulares autoportantes. La opción de CABINA XL es ideal para sustitución completa de ascensores hidráulicos, ofreciendo las mismas dimensiones de cabina.

Descubre MP FLEX

Descarga nuestra Documentación

catálogo descripción del producto ficha técnica

planos y dimenciones

EN 81-20/50

EN 81-1/2

Capacidad	Velocidad (m/seg)	Dimensiones cabina (mm) Altura 2100 mm	Dimensiones hueco (mm)	Planos
MP Flex – Cabina Estrecha
MAQUINA FRENTE AL EMBARQUE
2	180	1,0	700	820	885	1360	315	2800
3	225	1,0	700	900	885	1440	315	2800
4	320	1,0	1100	800	1270	1380	315	2800
5	375	1,0	1050	950	1270	1580	315	2800
6	480	1,0	1250	1000	1425	1580	315	2800
8	630	1,0	1400	1100	1575	1680	315	2800
10	800	1,0	1500	1200	1670	1780	850	3800
13	1000	1,0	2100	1100	2270	1680	850	3800
MAQUINA LATERAL AL EMBARQUE
2	180	1,0	780	750	1315	930	315	2800
3	225	1,0	820	750	1355	930	315	2800
4	320	1,0	800	1100	1330	1350	315	2800
5	375	1,0	950	1050	1480	1300	315	2800
6	480	1,0	1000	1250	1530	1500	315	2800
8	630	1,0	1100	1400	1630	1630	315	2800
10	800	1,0	1200	1500	1730	1720	850	3800
13	1000	1,0	1100	2100	1630	2320	850	3800
MP Flex – Cabina Amplia
MAQUINA FRENTE AL EMBARQUE
4	320	1,0	1100	800	1275	1235	525	3321
5	375	1,0	1050	950	1265	1385	525	3321
6	480	1,0	1250	1000	1425	1435	525	3321
MAQUINA LATERAL AL EMBARQUE
4	320	1,0	800	1100	1190	1360	525	3321
5	375	1,0	950	1050	1340	1300	525	3321
6	480	1,0	1000	1250	1420	1480	525	3321
SCM >	Sin cuarto de máquina	CCM >	Con cuarto de máquina	Descripción técnica (EN81-20/50)
NOTA: Las dimensiones de hueco indicadas en la tabla son las mínimas de acuerdo a la EN 81-21 (norma europea que establece el nivel de seguridad en ascensores nuevos en edificios existentes). Nuestra flexibilidad nos permite adaptarnos a dimensiones más reducidas. Consúltenos.

Escríbenos

Si prefiere ponerse en contacto con nosotros a través de la red, por favor deje sus datos y nos pondremos en contacto con usted lo antes posible.

Capacidad		Velocidad (m/s)	Dimensiones cabina (mm) Altura 2100 mm		Dimensiones hueco (mm)				Planos
Personas	Carga (kg)	Velocidad (m/s)	Ancho	Fondo	Ancho	Fondo	Foso	Huida	DWG	PDF
POSICIÓN DE LA MÁQUINA: EN LA PARED DEL FONDO DEL HUECO
GAMA ESTÁNDAR: de 2 a 8 personas SIN CUARTO DE MÁQUINAS
2	180	1,0	680	770	800	1300	310	2850
3	225	1,0	680	920	800	1450	310	2850
4	300	1,0	730	1120	850	1650	310	2850
5	375	1,0	830	1220	950	1750	310	2850
6	480	1,0	980	1220	1100	1750	310	2850
7	525	1,0	1080	1220	1200	1750	310	2850
8	630	1,0	1200	1220	1320	1750	310	2850
POSICIÓN DE LA MÁQUINA: EN LA PARED LATERAL DEL HUECO
GAMA ESTÁNDAR: de 2 a 8 personas SIN CUARTO DE MÁQUINAS
2	180	1,0	820	630	1300	800	310	2850
3	225	1,0	1020	630	1500	800	310	2850
4	300	1,0	1170	680	1650	850	310	2850
5	375	1,0	1220	830	1700	1000	310	2850
6	480	1,0	1220	970	1700	1200	310	2850
7	525	1,0	1220	1080	1700	1310	310	2850
8	630	1,0	1220	1200	1700	1430	310	2850
Descripción técnica (EN81-1/2)
NOTA: Las dimensiones de hueco indicadas en la tabla son las mínimas de acuerdo a la EN 81-21 (norma europea que establece el nivel de seguridad en ascensores nuevos en edificios existentes). Nuestra flexibilidad nos permite adaptarnos a dimensiones más reducidas. Consúltenos.
